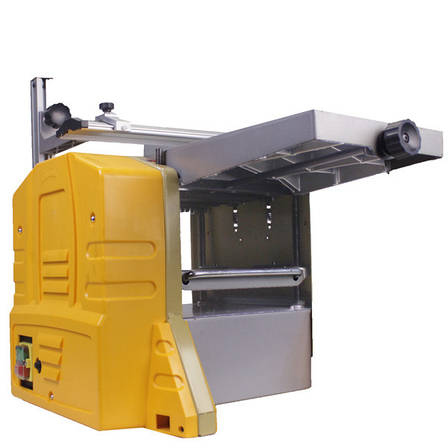

Фугувально-рейсмусовий верстат WorkMan PT200A

Опис фуговально-рейсмусового верстата WorkMan PT200A

Фугування.

Настільний фуговально рейсмусовий верстат WorkMan PT200A застосовують при первісному грубому струганні, фугування для отримання прямолінійною базової поверхні, стругання в кут і отримання заготовок із заданими розмірами і паралельними сторонами.

Для отримання базової поверхні дошку кладуть на шліфований, для легкого ковзання, алюмінієвий двухсоставной робочий стіл 740 х 210 мм Обидві плити однакові, між ними розміщений двухножевой вал

Налаштування підйому і опускання приймального столу по висоті виконують механічно, обертаючи встановлений у торці маховик. Розвантажувальний стіл не регулюється і знаходиться на рівні виступаючих ріжучих кромок ножів вала. Максимальний з'їм пиломатеріалу при вирівнюванні поверхні 3 мм за один прохід. Проштовхування заготовки виконують, що поставляються разом з верстатом WorkMan PT200A литими штовхачами з гумовими підошвами.

Паралельний упор.

Фугувальний упор служить для спирання торця дошки і додання прямолінійної траєкторії при її русі нижньої пластью по робочому столу на обертовий вал. Він виконаний з алюмінієвого профілю з заглушеними пластиком торцями, базується на чавунному підставі і може нахилятися на кут від 90° до 45°.

Наголос має вибиту градуювання на сталевих напрямних і прикручується до алюмінієвої плиті двома гвинтами з внутрішнім шестигранником.

Захист оператора від ножів.

Кронштейн захисту ножового вала встановлений з боку працюючого. Він може піднімати запобіжну планку на висоту до 90 мм.

При фугуванні заготовок вже 200 мм запобіжна планка відсувається від поздовжнього упору на потрібну відстань, закриваючи видима ділянка ножового валу і фіксується стопорним гвинтом.

Відходи обробки при фугуванні потрапляють у зазор між переднім і заднім столами і, через пластиковий кожух з 60 мм патрубком, видаляються стружкоотсосом.

Рейсмусование.

Переналаштування на інший вид обробки на фуговально рейсмусовому верстаті WorkMan PT200A відбувається при перестановці лотка пиловидалення. При фугуванні він знаходиться під валом, а при рейсмусовании встановлюється над ним. При цьому в обох положеннях запуску не відбудеться доки він не стане на своє місце, а упори не замкнутий кінцеві вимикачі.

Подача заготовки при рейсмусовании відбувається з боку протилежної фугованию. Попередньо оструганную на фугувальному верстаті дошку встановлюють на регульований по висоті від 5 до 120 мм, сталевий нижній стіл, поднимаемый / опускається на 4 опорах.

Спочатку, вона проходить через когтевую захист, запобігає зворотне викидання заготовки на оператора. Потім захоплюється гумовим валом подачі, проходить через ножовий вал і виштовхується другим валом подачі.

Для запобігання звисання з заднього краю столу і сострагивания краю дошки більше ніж потрібно, висувають регульований подовжувач.

1500 вт електродвигун WorkMan PT200A забезпечує максимальну глибину стругання 2 мм. Встановлення потрібної величини виконується обертанням маховика у верхній частині верстата і контролюється за розмічувальної шкалою.

Кнопки керування пуском / виключенням знаходяться з боку рейсмусовання, поруч з руками, щоб при необхідності оператор встиг вимкнути верстат, якщо, наприклад, величина зняття, на не каліброваної дошці, різко збільшується і рейсмус зупиняється.

Поряд з кнопками запуску розташована кнопка скидання термозапобіжника при спрацюванні теплового захисту.

Характеристики фуговально-рейсмусового станока WorkMan PT200A

• Напруга: 220 В
• Споживана потужність: 1.5 кВт
• Глибина стругання при фугуванні за один прохід: 0 - 2,5 мм
• Розмір рейсмусового столу: 270 х 204 мм
• Кількість ножів: 2
• Габаритные размеры (Д х Ш х В): 753 х 494 х 460 мм
• Скорость подачи при рейсмусовании: 4 м/мин
• Максимальная ширина заготовки при фуговании: 204 мм
• Глубина строгания: 2,5 мм
• Максимальная ширина заготовки при рейсмусовании: 204 мм
• Габариты картонной коробки (Д х Ш х В): 85 х 44 х 47 см
• Вес: 27 кг
• Высота заготовки при рейсмусовании: от 5 до 120 мм
• Размер фуговального стола: 740 х 210 мм
• Частота холостого хода: 9000 оборотов в минуту
• Глубина фугования: 3 мм

Особенности фуговально-рейсмусового станок WorkMan PT200A

• Настольное исполнение для установки на верстак в домашней столярной мастерской.
• Автоподача заготовки з 2 обгумованими подають валами для акуратного прийому та виходу заготовки.
• Фугувальний стіл з литого під тиском алюмінію.
• Регулювання висоти стругання і фугування обертається рукояткою.
• Штовхачі в комплекті.
• Установка поздовжнього упору від 0° до +45°.
• Висувний подовжувач рейсмусового робочого столу.
• Захисне огородження стругального ножового вала по ширині заготовки.
• Один знімний патрубок стружкоудаления для двох видів обробки.
