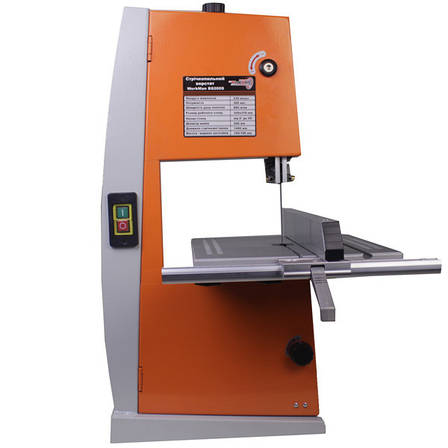

Стрічковопильний верстат по дереву WorkMan BS200S

Опис стрічкопильного верстата WorkMan BS200S

Маленький стрічкопильний верстат по дереву WorkMan 200S для дому.

Конструкція і принцип роботи.

Корпус стрічкової пилки WorkMan 200S складається зі звареної з основою вертикальної корпусних стійки, що служить основою для розміщених у верхньому і нижньому ящиках шківів.

Нижній приводний шків жорстко насаджений на виступаючу частину валу електродвигуна, а верхній, ведений, має невеликий хід по вертикалі. Це зроблено для можливості натягу оснастки, яку кожен раз, по закінченні робіт, бажано послаблювати, знімаючи навантаження з полотна.

Механізм натягу стрічкового верстата дозволяє регулювати відстань між шківами. Воно повинно бути таким, щоб сили опору діють з боку розпилюваної заготовки не змогли зіштовхнути полотно з обода, але і виключити його прослизання, деформацію або пошкодження підшипників.

При натисканні пальцем на пилку, в районі середини між двох шківів, вона повинна відхилятися на 4-5 мм, провертатися на 1-2 мм, видаючи характерний металевий звук натягнутої струни при постукуванні нігтем.

Оптимальний натяг визначається індивідуально з збільшенням досвіду експлуатації.

Оснащення прихована від контакту з оператором, за винятком невеликого вертикального ділянки над робочим столом. Вона отримує обертальний рух за рахунок щільного контакту з ободом шківів, при цьому зуби полотна спрямовані вниз і при подачі заготовки рухома стрічка притискає її до поверхні столу.

Технічні характеристики і особливості.

Швидкість руху стрічкової пилки на WorkMan 200S становить 880 метрів в хвилину. Це оптимальна подача для спокійної роботи верстата при розпилюванні деревини стрічкою 1490 мм і виключення перевантажень.

Максимальна висота подаються заготовок, при піднятому, до упору спрямовуючий блоці, 105 мм; ширина пропилу 196 мм

Оскільки рез виконується торцем полотна товщиною 0,6 мм, а бічні стінки стрічки лише ковзають в прорізи, потужності 300 ватного асинхронного безщіткового електродвигуна з запасом вистачає на виконання швидких пропилів.

Стрічкопильний верстат WorkMan 200S застосовується для фігурного і прямолінійного випилювання по зовнішньому контуру. Порівняно з іншими розпилювальним інструментом руки працюючого вільні і дозволяють точно подавати заготовку.

Рухома, строго вертикально, стрічка не відхиляється, як пилка електролобзика, і торець деталі завжди перпендикулярний до основної площини. Порівняно з циркулярною і дисковою пилкою стрічкопильний верстат утворює мінімально можливий рез, що збільшує корисний вихід продукції.

Особливості стрічкової пилки WorkMan BS200S

• Настільна модель для розміщення в столярних майстернях малої площі.
• Жорстка сталева конструкція рами.
• Регулювання кута нахилу литого алюмінієвого столу для похилого пиляння.
• Асинхронний двигун з прямим приводом.
• Блокування запуску при відкритих дверцятах.
• Фіксація сталевий двері шестигранним ключем вгорі і різьбовим штоком внизу.
• Направляючі, сухарі для стабілізації становища пільной стрічки.
• Зручний паралельний упор з розмічувальної шкалою.

Характеристики пилки WorkMan BS200S

• Напруга: 220 вольт
• Споживана потужність: 0.3 кВт
• Діаметр шківа: 200 мм
• Вага: 23 кг
• Пиляльний просвіт: 196 мм
• Розмір столу: 310 х 320 мм
• Довжина пильного полотна: 1490 мм
• Висота пропила: 105 мм
• Нахил робочого столу: 0 - 45º
• Частота ходу: 880 метрів в хвилину
