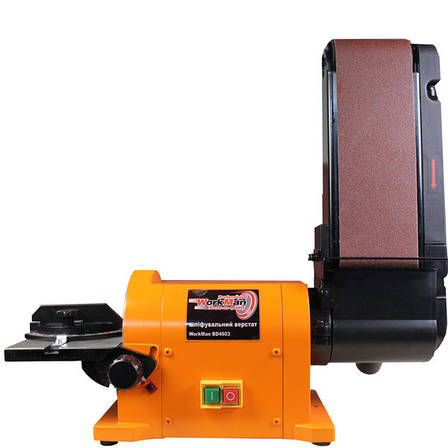

Стрічковий дисковий верстат WorkMan 4603

Опис стрічково-дискового верстата WorkMan 4603

WorkMan 4603 - один з кращих настільних комбінованих шліфувальних верстатів з 2 зонами обробки для домашньої майстерні.

Дисковий вузол служить для обробки опуклих радіусів, торців і видалення виступаючих фрагментів. Його тверда алюмінієва підошва створює ідеальну базу для фіксації абразивного паперу, яка може кріпитися через липучку або клейовий шар. Картридж на липучці швидко змінюється, і це зручно коли завдання пов'язана з досягненням певного класу шорсткості. Диски на клейовій основі переважно в тих випадках, коли потрібно отримати бездоганно рівна зрізаний край чи потрібно виконувати велику кількість шліфування. У першому випадку відсутній ефект промятия расходника, оскільки при натисканні заготівлею підкладка липучка злегка вдавлюється. У другому випадку підкладка липучка зберігає тепло, що утворюється при контакті з оброблюваною предметом і абразивний папір перегрівається. Якщо ж абразивний диск клеїться на алюмінієву основу, то тепло відмінно розсіюється відразу переходячи в метал.

Дисковий вузол шліфувального верстата WorkMan 4603 обладнаний похилим до 45 градусів литим алюмінієвим столом з пазом під упор-транспортир. Нижня третина опорної тарілки закрита пластиковою накладкою для організації збору відходів обробки в яку вставлений 37 мм штуцер для підключення невеликих стружкоотсосов типу WorkMan DC-D.

Стрічковий вузол.

Ділянка нескінченної стрічки 914 х 100 мм між роликами застосовують для шліфування і фінішного вирівнювання на контактної пластини плоских заготовок. Деталі криволінійної форми з внутрішніми радіусами можна обробляти на верхньому приводному ролику діаметром 60 мм.

Заміна оснащення виконується за кілька секунд. Спочатку послаблюють два гвинти, які утримують пластиковий кишеню для збору тирси. Кишені знімають і відтягують важіль натягу. Ведений диск підтягується до ведучого, нескінченна стрічка слабшає і відводиться в сторону. Все просто і зручно.

Консоль може встановлюватись вертикально або під будь-яким довільним кутом. Для зміни положення слабшають, а потім затягують шестигранним ключем масивний хомут кріплення до корпусу верстата. Жорстке горизонтальне положення забезпечується наполегливою болтом який не дає всьому стрічковому плечу прогинатися під навантаженням.

Особливості верстата WorkMan 4603

• Жорсткий масивний корпус з алюмінієвого лиття.
• Робочий стіл з алюмінієвого лиття.
• Регулювання кута нахилу робочого столу.
• Рухливий кутовий упор дискового вузла з направляючою уздовж Т-образного паза.
• Встановлення стрічкового сайту під будь-яким заданим кутом.
• Важіль швидкого натягу і ослаблення шліфувальної стрічки.

Характеристики WorkMan 4603

• Напруга: 220 вольт
• Вага верстата (нетто): 13,5 кг
• Вага верстата з упаковкою (брутто): 15 кг
• Споживана потужність: 0.55 кВт
• Розмір диску: 150 мм
• Габарити картонної коробки (Д х Ш х В): 57 x 50 x 25 см
• Частота холостого ходу: 2980 оборотів в хвилину
• Розмір абразивної стрічки: 914 х 100 мм
